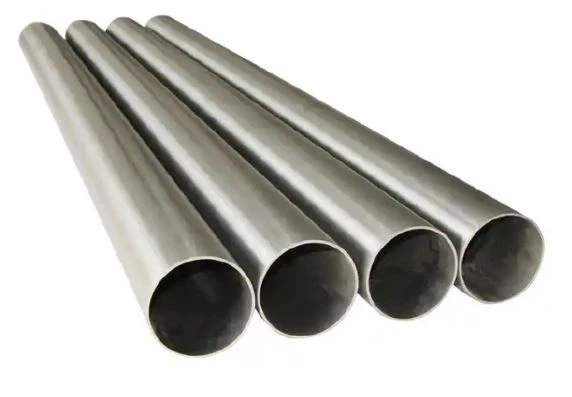

Rohre aus Titanlegierung, Güteklasse 2

Rohre aus Titan Grad 2stellen das weltweit am häufigsten verwendete kommerziell reine Titanprodukt in industriellen Anwendungen dar. Mit einem hervorragenden Gleichgewicht zwischen Korrosionsbeständigkeit, Formbarkeit und mäßiger Festigkeit liefern Titanrohre der Güteklasse 2 zuverlässige Leistung in der chemischen Verarbeitung, im Schiffsbau, in der Entsalzung, in der Energieerzeugung und in unzähligen anderen Branchen.



Titan Grad 2 ist ein kommerziell reiner (CP) Titangrad, der Folgendes enthält:

Titan:Größer oder gleich 99 % (Rest)

Sauerstoff:0,25 % max

Eisen:0,30 % max

Kohlenstoff:0,08 % max

Stickstoff:0,03 % max

Wasserstoff:0,015 % max



Branchenspezifikationen

Standard	Beschreibung
ASTM B861	Standardspezifikation für nahtlose Rohre aus Titan und Titanlegierungen
ASTM B862	Standardspezifikation für geschweißte Rohre aus Titan und Titanlegierungen
ASTM B338	Standardspezifikation für nahtlose und geschweißte Titanlegierungsrohre für Kondensatoren und Wärmetauscher
ASME SB861	ASME-Kessel- und Druckbehältercode-Version
UNS R50400	Bezeichnung für ein einheitliches Nummerierungssystem
DIN 3.7035	Deutsche Standardbezeichnung
ISO 5832-2	Implantate für die Chirurgie (falls zutreffend)

Mechanische Eigenschaften (geglühter Zustand)

Eigentum	Wert	Vergleich
Zugfestigkeit (min.)	345 MPa (50 ksi)	Ähnlich wie Baustahl
Streckgrenze (min.)	275 MPa (40 ksi)	Für die meisten Anwendungen ausreichend
Dehnung (min.)	20%	Hervorragende Formbarkeit
Flächenreduzierung (min.)	30%	Gute Duktilität
Härte (max.)	80 HRB	Mäßige Härte
Elastizitätsmodul	103 GPa (15 × 10⁶ psi)	56 % des Stahlmoduls



Physikalische Eigenschaften

Eigentum	Wert	Bedeutung
Dichte	4,51 g/cm³ (0,163 lb/in³)	45 % leichter als Stahl
Schmelzpunkt	1668 Grad (3034 Grad F)	Hoch-fähig
Wärmeleitfähigkeit	16.4 W/m·K	Gute Wärmeübertragung
Wärmeausdehnungskoeffizient	8,6 µm/m · Grad (20-100 Grad)	Passt gut zu Glas und Keramik
Elektrischer Widerstand	0.56 µΩ·m	Mäßige Leitfähigkeit
Magnetische Eigenschaften	Nicht-magnetisch	MRT-kompatibel, keine Interferenzen
Spezifische Wärme	0,523 J/g· Grad	Mittlere Wärmekapazität



Standardrohrgrößen (nahtlos)

NPS (Zoll)	Außendurchmesser (mm)	Zeitplan 5S	Zeitplan 10S	Zeitplan 40S	Zeitplan 80S
1/8"	10.3	1,24 mm	1,73 mm	2,41 mm	-
1/4"	13.7	1,65 mm	2,24 mm	3,02 mm	-
3/8"	17.1	1,65 mm	2,31 mm	3,20 mm	-
1/2"	21.3	1,65 mm	2,77 mm	3,73 mm	4,78 mm
3/4"	26.7	1,65 mm	2,87 mm	3,91 mm	5,56 mm
1"	33.4	1,65 mm	2,77 mm	4,55 mm	6,35 mm
1-1/4"	42.2	1,65 mm	2,77 mm	4,85 mm	6,35 mm
1-1/2"	48.3	1,65 mm	2,77 mm	5,08 mm	7,14 mm
2"	60.3	1,65 mm	2,77 mm	5,54 mm	8,74 mm
2-1/2"	73.0	2,11 mm	3,05 mm	7,01 mm	9,53 mm
3"	88.9	2,11 mm	3,05 mm	7,62 mm	11,13 mm
4"	114.3	2,11 mm	3,05 mm	8,56 mm	13,49 mm
6"	168.3	2,77 mm	3,40 mm	10,97 mm	18,26 mm
8"	219.1	2,77 mm	3,76 mm	12,70 mm	20,62 mm
10"	273.0	3,40 mm	4,19 mm	15,09 mm	24,61 mm
12"	323.9	3,96 mm	4,57 mm	17,48 mm	28,58 mm



Maßtoleranzen (ASTM B861)

Parameter	Toleranz
Außendurchmesser (Außendurchmesser kleiner oder gleich 38 mm)	±0,13 mm
Außendurchmesser (Außendurchmesser 38–102 mm)	±0,25 mm
Außendurchmesser (OD > 102 mm)	±0,38 mm
Wandstärke	+20% / -12.5%
Länge	+6 mm / -0 mm (für feste Längen)
Geradlinigkeit	Kleiner oder gleich 1,5 mm pro 1000 mm
Ovalität	Weniger als oder gleich 1,5 % des nominalen Außendurchmessers
Rechtwinkligkeit des Schnitts	Kleiner oder gleich 0,8 mm



Material	Dichte (g/cm³)	Zugfestigkeit (MPa)	Korrosionsbeständigkeit	Kosten	Lebensdauer (Marine)
Titan Grad 2	4.51	345	Exzellent	Mäßig	50+ Jahre
Edelstahl 304	8.00	515	Gut	Niedrig	5-15 Jahre
Edelstahl 316	8.00	580	Gut	Niedrig	10-20 Jahre
90/10 Kupfer-Nickel	8.94	300	Gut	Mäßig	10-20 Jahre
Kohlenstoffstahl	7.85	400	Arm	Sehr niedrig	2-5 Jahre
FRP/Fiberglas	1.8-2.0	100-200	Gut	Mäßig	10-15 Jahre
Hastelloy C-276	8.89	790	Exzellent	Sehr hoch	50+ Jahre



Chemische Verarbeitung

Prozessleitungen für korrosive Chemikalien

Wärmetauscherrohre

Reaktoreinbauten und Spulen

Speicheranschlüsse



Entsalzung und Marine

Meerwasserkühlung und Feuerlöschleitungen

MSF- und MED-Verdampferschläuche

Rohrleitungen für Offshore-Plattformen

Meerwassersysteme an Bord



Stromerzeugung

Rohrleitungen für REA-Wäscher

Handhabung geothermischer Sole

Kühlung des nuklearen Sekundärkreislaufs

Solarthermische Flüssigkeitsübertragung



Unsere Fabrik ist eine spezialisierte Titanfertigungsanlage, die mit fortschrittlichen Produktionsmaschinen ausgestattet ist, darunter Vakuum-Lichtbogen-Umschmelzöfen (VAR) für das Schmelzen hochreiner Barren, hydraulische Schmiedepressen und rotierende Lochwalzwerke für die Herstellung von Hohlrohren, Pilgerwalzwerke und Kaltziehbänke für die Präzisionsrohrformung, vakuum- und atmosphärengesteuerte Glühöfen für die Wärmebehandlung sowie komplette Endbearbeitungslinien für Schneiden, Richten und Oberflächenbearbeitung. Unser hauseigenes Qualitätslabor verfügt über optische Emissionsspektrometer (OES) für die chemische Analyse, universelle Prüfmaschinen (UTM) für mechanische Eigenschaften, Ultraschall-Fehlerdetektoren und Wirbelstromprüfgeräte für die zerstörungsfreie Prüfung, metallografische Mikroskope für die Mikrostrukturbewertung und hydrostatische Prüfgeräte für die Überprüfung der Druckintegrität-, um sicherzustellen, dass jedes Rohr vor dem Versand strenge internationale Standards erfüllt.
